Goudsmit Magnetabscheider DN200
Goudsmit Magnetabscheider DN200
Goudsmit Magnetabscheider DN200

Goudsmit Magnetabscheider DN200

Art.Nr.:
10011
ca. 3-4 Tage ca. 3-4 Tage (Ausland abweichend)
Lagerbestand:
1 Stück
Durchmesser:
DN200
Versandgewicht:
96 kg je Stück
Preis auf Anfrage
Frage zum Produkt
Beschreibung

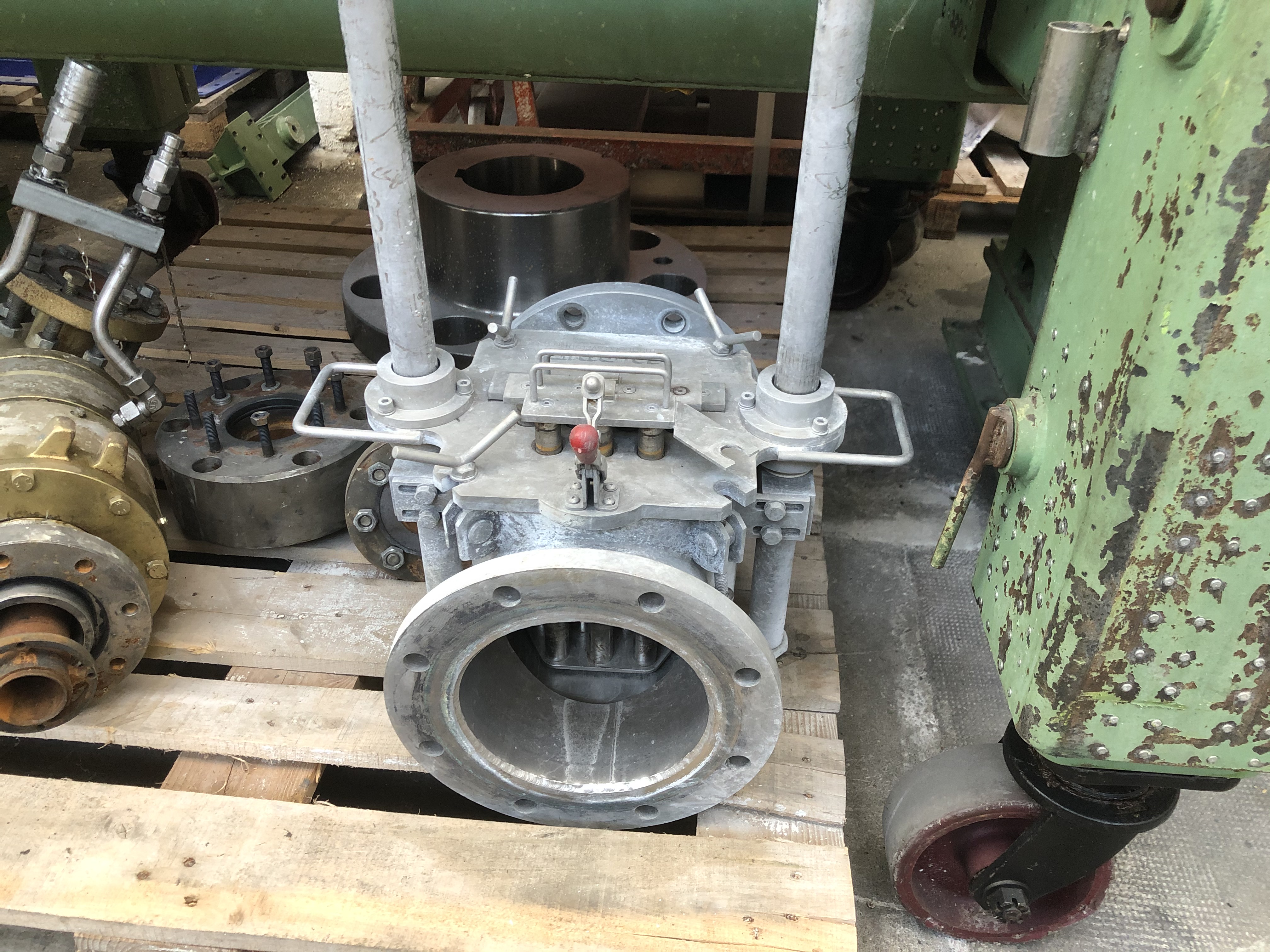

Magnetfilter mit Flanschanschluss 200mm, vertikaler Einbau
geführte Magnetstäbe
Hersteller Goudsmit

Permanenter Magnetfilter für die magnetische Filtration aus Flüssigkeits- und
Pulverströmen in Druckleitungen


Beschreibung Neoflux® schnellreinigender Magnetfilter
Artikelnummer SSFNG20038
Produktschlüssel SFNG-200-IF-11E-HT-F1M-S-B-B
Max. Partikelgröße 16 mm
Min. Fe-Partikelgröße die gefangen werden können 30 µm
Reinigung/Fe-Partikel Ausscheidung Manuelle Schnellreinigung mit Hilfe von Extraktorrohren
Einbaulänge 460 mm
Interface/Anschlußabmessungen DN200 nach EN 1092-1 PN10
Materialien - Produktberührt AISI316L (Edelstahl 1.4404)
Material Gehäuse AISI316L (Edelstahl 1.4404)
Gehäuse-Ausführung Mit Magneteinheitenführung
Magnetstabverbindung Extraktorrohre nicht an Frontplatte hartgelötet (nur geschweißt)
Material Dichtung Produktberührt: Silikone VMQ O-Ring, 70° Shore, rot, 'Food Safe' nach EC 1935/2004 und FDA,Übrige: NBR (Abstreifer) / Silicone (Magnetstab)
Oberflächenbehandlung/Beschichtung S1: Granulatgestrahlt, Ra 3 µm (Innen-/Außenseite)
Schweißungen Wm: Produktkanal: durchgehend geschweißt - außerhalb der Produktkanal: durchgehend geschweißt wo möglich
Max. Arbeits-/Produkttemperatur 140 °C
Min./max. Umgebungstemperatur -10 bis 60 °C
Arbeitsdruck Max. 10 bar
Prüfdruck 15 bar
Magnetsystem Magnetstab in Extraktorrohr
Magnetstababmessung Rohr Ø25 mm; Stab Ø23 mm
Anzahl Stäbe 11
Magnetqualität Neodym GSN-42SH, Br 13 300 Gauss (bei 20 °C), Tmax. 150 °C
Feldstärke (Flussdichte) auf Magnetstab (±10%) 10700 Gauss
Feldstärke (Flussdichte) auf Extraktorrohr (±10%) 8000 (Durchschnittswert - für eine Erklärung siehe Tab Dokumente) Gauss
Sensoren / Erkennung Elektro Näherungssensor auf Seitenführung (für Endlagendetektion der Magneteinheit, nicht geeignet für ATEX-Zonen)
Länge 763 mm
Breite 420 mm
Höhe 460 mm
Dokumente
Wartungs- und Betriebsanleitung Goudsmith Magnetfilter DN200 :
Betriebs-, Wartungs- und Montageanleitung
